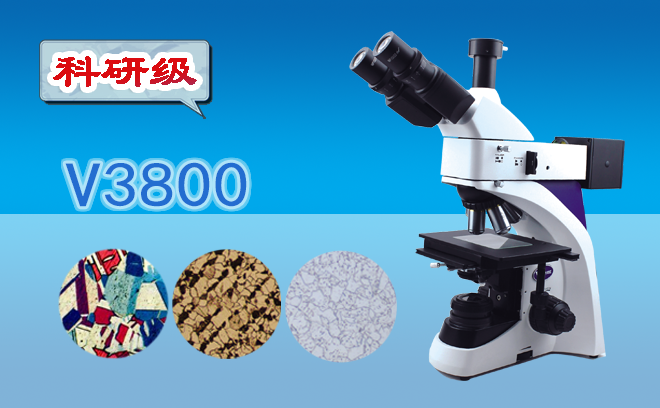

金相顯微鏡作為材料微觀結構分析的核心工具，其觀察方式的多樣性直接決定了晶粒形貌、相組成及缺陷特征的解析能力。本文將從光學原理出發，系統梳理金相顯微鏡的六大觀察模式及其技術要點，結合典型應用場景提供實操建議，助力科研與質檢人員高效獲取高可靠性金相數據。

一、基礎觀察模式：形貌與對比度的本質呈現

1. 明場照明（BF）

原理：通過柯勒照明系統產生均勻平行光，經物鏡聚焦后垂直照射樣品，利用反射光強度差異形成圖像。

優化技巧：

調整孔徑光闌至物鏡數值孔徑（NA）的70%-80%，平衡分辨率與景深。

選用綠色濾光片（546 nm）可提升碳鋼、鋁合金等材料的晶界對比度。

典型應用：金屬晶粒度評級（ASTM E112）、鑄造枝晶形貌觀察、焊接熱影響區分析。

2. 暗場照明（DF）

原理：利用環形光闌使光線以大角度斜射樣品，僅散射光進入物鏡，形成亮背景暗特征的圖像。

優化技巧：

搭配高數值孔徑（NA>0.7）物鏡可增強微小缺陷（如裂紋J端）的可見性。

關閉視場光闌可消除雜散光干擾，提升低對比度相（如奧氏體）的識別率。

典型應用：非金屬夾雜物形貌表征、表面劃痕深度評估、陶瓷晶界相分析。

二、偏振光觀察模式：晶體各向異性的可視化

3. 正交偏振（PL）

原理：通過起偏器與檢偏器呈90°夾角，利用晶體的雙折射效應產生干涉色，區分各向異性相。

優化技巧：

插入λ/4波片可轉換為圓偏振光，消除消光現象，適用于強各向異性材料（如鎢絲）。

旋轉載物臺360°觀察消光位置，可確定晶體取向及滑移系。

典型應用：金屬變形織構分析、礦物晶體定向鑒定、高分子材料結晶度評估。

4. 錐光偏振（Conoscopic）

原理：在物鏡后焦面插入貝瑞克補償器，通過干涉圖樣解析晶體光性符號（正/負）、軸角及光率體參數。

優化技巧：

選用高倍物鏡（40X-100X）配合大孔徑光闌，確保干涉圖樣完整性。

結合石英楔子可定量測量2V角（銳角等分線與光軸夾角）。

典型應用：復雜氧化物晶體鑒定、地質礦物光性測定、人工合成單晶質量控制。

三、特殊觀察模式：突破傳統金相的局限

5. 差分干涉對比（DIC）

原理：利用諾馬斯基棱鏡將光束分成兩束，經樣品表面高度差產生相位差，形成浮雕狀三維圖像。

優化技巧：

調整棱鏡方位角（0°-180°）可優化不同取向結構的對比度。

搭配低倍物鏡（5X-10X）適用于大范圍表面形貌分析（如涂層均勻性）。

典型應用：金屬表面氧化層厚度測量、半導體晶圓平整度檢測、生物骨微觀拓?fù)浣Y(jié)構表征。

6. 熒光觀察（FL）

原理：通過特定波長光激發樣品中熒光物質（如有機染料、稀土元素），檢測其發射光形成圖像。

優化技巧：

選用長通濾光片（如>515 nm）可完全阻斷激發光，提升信噪比。

控制光照強度（<1 mW/cm2）避免熒光猝滅，適用于光敏材料。

典型應用：金屬裂紋J端應力腐蝕產物定位、高分子材料增塑劑分布映射、礦物中稀土元素示蹤。

四、定量分析模式：從定性觀察到數據驅動

7. 圖像分割與粒度統計

原理：通過閾值分割、邊緣檢測等算法提取晶粒/相邊界，結合粒度分布函數（如Rosin-Rammler）計算平均粒徑及標準差。

優化技巧：

采用多幀圖像拼接（如5×5網格）可擴大統計樣本量，提升結果代表性。

結合機器學習分類器（如SVM）可自動區分相似形貌的相（如鐵素體與珠光體）。

典型應用：金屬熱處理工藝優化、粉末冶金材料質量控制、陶瓷燒結動力學研究。

8. 三維重構與體積分析

原理：通過連續切片掃描（如聚焦離子束FIB）或光學斷層掃描（OPT），結合圖像渲染算法重建樣品三維結構。

優化技巧：

控制切片厚度（<物鏡景深）可減少層間信息丟失，提升Z軸分辨率。

采用各向同性濾波算法（如非局部均值）可消除噪聲同時保留邊緣細節。

典型應用：金屬疲勞裂紋擴展路徑分析、電池電極孔隙網絡建模、生物組織微觀架構量化。

五、觀察模式選擇決策矩陣

六、前沿技術趨勢

超分辨金相技術：結合結構光照明（SIM）或受激發射損耗（STED）原理，突破光學衍射極限，實現亞100 nm級晶界解析。

AI輔助缺陷識別：通過卷積神經網絡（CNN）自動標記裂紋、孔洞等缺陷，結合遷移學習適應不同材料體系。

多模態聯用系統：集成拉曼光譜、電子背散射衍射（EBSD）等功能，實現形貌-成分-晶體結構同步表征。

金相顯微鏡的觀察模式選擇需兼顧材料特性（光學各向異性、表面粗糙度、熒光響應）與分析目標（定性形貌、定量結構、動態過程）。通過合理匹配觀察模式與參數優化（如照明方式、濾光系統、圖像處理算法），可顯著提升金相分析的準確性與效率。隨著計算光學與人工智能技術的融合，金相顯微鏡正從傳統目視觀察工具進化為智能化材料表征平臺，為新材料研發與質量控制提供關鍵技術支撐。
